SMT加工工藝近幾年發展迅速，SMT貼片加工也逐漸替代了DIP插件式加工。但由于PCBA生產中部分電子元器件尺寸過大等原因，插件加工尚未取代，在電子組裝加工過程中仍起著重要作用。DIP插件加工在SMT芯片加工后，一般采用生產線人工插件，需要很多員工。

DIP插件加工的工藝一般流程為：部件成型加工→插件→過波峰焊接→部件切腳→補焊(后焊接)→洗板→功能測試。

1、預加工零件。首先，預加工現場的工作人員根據BOM材料清單向材料領取材料，認真檢查材料的型號、規格，簽字，根據模板進行生產前的預加工，利用自動散裝電容器腳手機、電晶自動成型機、全自動帶式成型機等成型設備進行加工。

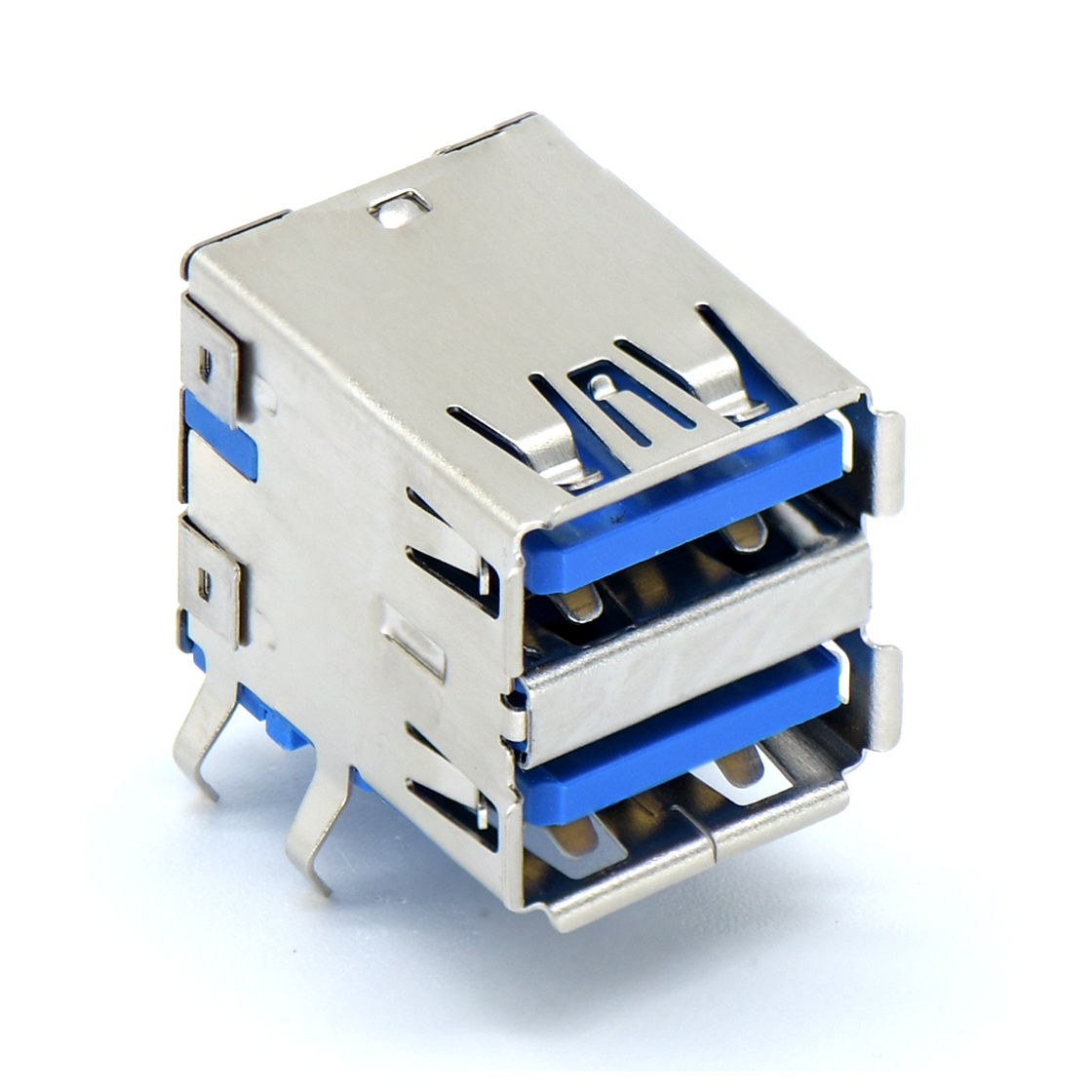

2、插件將芯片加工的部件插入PCB板的對應位置，準備過波峰焊接。

3、波峰焊接，將插件的PCB板放入波峰焊接輸送帶中，經過噴涂焊劑、預熱、波峰焊接、冷卻等環節，完成PCB板的焊接。

4、元器件切斷腳，將焊接完成的PCBA板切斷腳，達到適當?shù)某叽纭?/span>

5、補焊(后焊)，檢測未焊接的PCBA成品板進行補焊修理。

6、洗板，清洗殘留在PCBA成品上的助焊劑等有害物質，達到客戶要求的環境標準清潔度。

7、功能測試、部件焊接完成后的PCBA成品板進行功能測試，測試各功能是否正常，檢測功能缺陷時，進行維護再測試處理。
