日立、松下、飛利浦、SiliconImage、索尼、湯姆遜、東芝等7家公司于2002年共同組建了HDMIHD多媒體接口組織，開始制定一種全新的高清數字視頻/音頻接口技術，算下來已經將近20年了。

所以這種技術是否有效？由于一條線的原因，當然解決了音視頻傳輸?shù)膯栴}。回首童年接錄像機，VCD時那費勁的場景，更是感慨科技的進步。

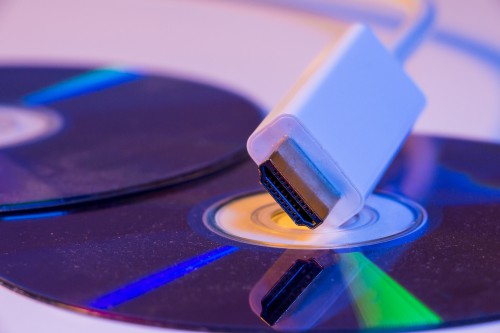

HDMIType-A，也就是最常見的HDMI插頭，從1.0版開始就一直使用到現在，而TypeC(miniHDMI)是1.3版，TypeD(microHDMI)是1.4版，但顯然后兩個應用并不普遍，早期的一些平板上還能看到一些，后來基本沒有了。

1、HDMI管腳定義

HMDI的出現就是為音視頻傳輸服務的，然后在圖像分辨率逐漸提高的前提下，HDMI也不斷升級，主要是為了增加傳輸帶寬，簡單地說就是為了提高TMDS這幾組差分線的傳輸速度。

2、HDMI速率

先來了解，圖像的分辨率和傳輸帶寬到底是什么樣的關系？以現在流行的4k電影來說，分辨率是3840*2160，一幀圖像總共就是3840*2160=8294400個像素。而HDMI的圖像還需要預留20%的空白像素，所以真實的一幀圖像的像素是：8294400*1.2=9953280個像素。我們每個像素用3個8bit表示，也就是24位彩色，則總共需要的bit數是9953280*3*(8+2)=298598400個bit（注意每8bit要加2個控制bit）。每秒刷新60次，即60Hz，那么每秒傳輸?shù)奈粩?shù)是：298598400*60≈1.8e+010,化成以Gbps為單位，則速率為18Gbps，這是TMDS三路的總速率，所以每路的速率為18/3=6Gbps。是不是發現只有2.0的HDMI才勉強能看4K的電影，由此升級是必然的。

盡管單靠高速并不成問題，但加上距離，問題就來了。高速信號在電纜中傳輸是有損耗的，距離越長，損耗越大，還有其他問題，如電磁干擾。那我們怎樣才能保證信號在長距離條件下的傳輸呢？此時就有了光纖HDMI電纜，用光來傳輸信號。

3、光的優點:

零阻抗，信號無壓縮，無信號丟失；

長距離，高帶寬；

無電磁干擾

4、光纖維HDMI電纜

光纖其實只是做HDMI高頻R、G、B、CLOCK四組光電轉換模塊的工作。光纖的優點是用一根纖維管做三項工作:TMDS0+、地線、TMDS0-。因此，四組纖維管都在光電轉換模塊上，通過芯片的計算和調整，RGB三原色的SKEW完美調整到無延遲或無先進的工作狀態。此外，CLOCK狀態下的差異和時鐘同步功能也在芯片模塊中完成。

無論是電纜還是光纖，HDMI作為一種全新的數字多媒體傳輸接口，已經經歷了十多年的發展，成功地取代了傳統的VGA和DVI接口。雖然有人說HDMI可能會逐漸被興起的TYPE-C取代，但這一天估計不會來得太早。此外，當使用TYPE-C接口電纜時，應使用HDMI通信協議。
